信捷PLC 如何Q42 怎樣清空趨勢圖、表格等的數據？

信捷PLC  如何Q42 怎樣清空趨勢圖、表格等的數據？

1、時間曲線圖

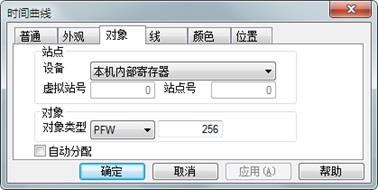

若時間曲線圖的歷史數據保存地址是PFW256，如圖：

清空方法：

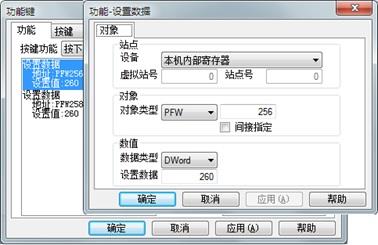

（1）放置一個功能鍵，添加兩個“設置數據”功能；

（2）將PFW256（Dword）和PFW258（Dword）設置為260即可（公式為PFWm =m+4，PFW(m+2)=m+4，PFWm為歷史數據保存首地址）。

2、數據表格的清空

參考1中“時間曲線”的清空方法。

3、實時趨勢圖/XY趨勢圖的清空

參考1中“時間曲線”的清空方法。

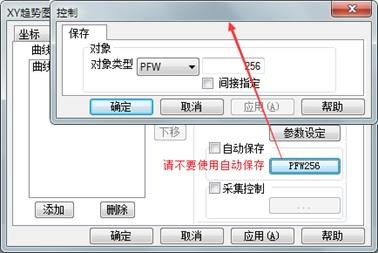

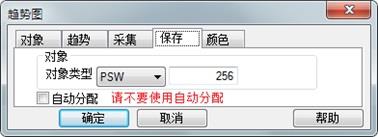

實時趨勢圖和XY趨勢圖需要使用數據清空功能，保存地址請不要使用自動分配和自動保存，固定保存地址方能支持數據的清空，可參考1中“時間曲線”的清空方法。

4、歷史趨勢圖/歷史事件顯示的清空

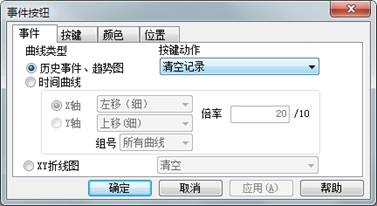

（1）點擊“數據移動按鈕”，放置在當前編輯畫面；

（2）在歷史事件、趨勢圖的曲線類型中，選擇“清空記錄”按鍵動作即可。

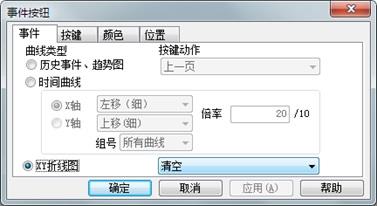

5、XY折線圖的清空

操作如4中歷史趨勢圖等的清空方式，在“數據移動按鈕”中，選擇XY折線圖中的“清空”操作。

注意：在使用“數據移動按鈕”時，1個畫面內只可涉及1個數據移動按鈕對象，例如畫面內選擇的“數據移動按鈕”屬性為“翻頁”操作，那么它所針對的對象只可為一項，也就是說當出現了“歷史趨勢圖”時，不可出現“歷史事件”或其它“數據移動按鈕”的操作對象。
