◆ 主機命名規則
◆ 型號規格一覽表
|
規格 型號 |
B1z-10MR |
B1z-10MT/J |
B1z-14MR |
B1z-14MT/J |
B1z-20MR |
B1z-20MT/J |
||
|
數位輸入 |
24VDC |
高速50KHz |
4點(4軸單相或2軸A/B相輸入) |
6點(4軸單相或3軸A/B相輸入) |
||||
|
中速(總和5KHz) |
2點 |
4點 |
6點 |
|||||
|
低速 |
— |
— |
— |
— |
— |
— |
||
|
數位輸出 |
繼電器(R) |
AC/DC(2A) |
4點 |
— |
6點 |
— |
8點 |
— |
|
晶體管 5~30VDC |
高速50KHz(0.3A) |
— |
2點 |
— |
2點 |
— |
4點 |
|
|
低速(0.5A) |
— |
2點 |
— |
4點 |
— |
4點 |
||
|
通訊口 |
內置 |
1個(RS232或USB) |
||||||
|
可擴展 |
不可擴 |
|||||||
|
萬年歷 |
無 |
|||||||
|
內建電源供應器 |
ZPOW14(AC電源)或無(D24電源) |
|||||||
|
接線機構 |
5mm歐式固定端子 |
|||||||
|
外形尺寸(寬×高×深) |
60×60×90mm |
90×90×90mm |
||||||
|
規格 型號 |
B1z-24MR |
B1z-24MT/J |
B1z-32MR |
B1z-32MT/J |
B1z-40MR |
B1z-40MT/J |
||
|
數位輸入 |
24VDC |
高速50KHz |
8點(4軸單相或A/B相輸入) |
|||||
|
中速(總和5KHz) |
6點 |
8點 |
||||||
|
低速 |
— |
— |
4點 |
8點 |
||||
|
數位輸出 |
繼電器(R) |
AC/DC(2A) |
10點 |
— |
12點 |
— |
16點 |
— |
|
晶體管 5~30VDC |
高速50KHz(0.3A) |
— |
4點 |
— |
6點 |
— |
6點 |
|
|
低速(0.5A) |
— |
6點 |
— |
6點 |
— |
10點 |
||
|
通訊口 |
內置 |
1個(RS232或USB) |
||||||
|
可擴展 |
不可擴 |
|||||||
|
萬年歷 |
無 |
|||||||
|
內建電源供應器 |
ZPOW14(AC電源)或無(D24電源) |
|||||||
|
接線機構 |
5mm歐式固定端子 |
|||||||
|
外形尺寸(寬×高×深) |
90×60×90mm |
140×90×90mm |
||||||
◆ 電源規格參數
|
規格 項目 |
DC電源 |
AC電源 |
|
輸入電壓 |
12/24VDC（-10%/+20%） |
100~240VAC（-15%/+10%） |
|
電源頻率 |
— |
50/60Hz±5% |
|
最大功率消耗（內建的電源供應器） |
2.5W/10點，3W/14點，3.5W/20點 4.0W/24點，4.5W/32點,5W/40點 |
21W |
|
突入電流 |
20A,DC24V |
20A,264VAC |
|
允許瞬間斷電時間 |
2ms以內 |
20ms以內 |
|
保險絲規格 |
1A,125VAC |
2A,250VAC |
◆ 環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|

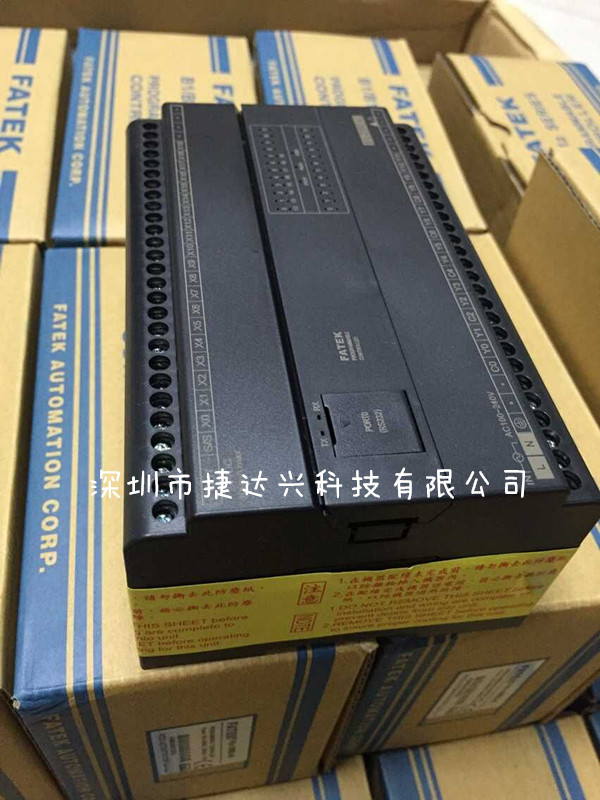

◆ 外觀和尺寸
